空气喷嘴(长尺型) TAIFUJet®(TF-PF)

形状 长尺 螺纹尺寸 1/2~1*1/2M 标准压力 -
喷雾角度 - 喷雾流量 - 供气规格 空压机专用
产品特点
  • 特点:

    ・喷射宽度为100mm~1,400 ㎜的长尺形设计
    ・有不同的长度多达13钟款型。
    耐热温度为400℃

  • 用途:

    除水・干燥:清洗后除水干燥、表面处理后的钢板边缘吹扫(除水)、发动机气缸的吹扫(除水)
    吹扫:铁屑的去除、涂装粉的去除、不良品的筛选和吹扫、去除钢板上的垃圾。
    冷却:树脂制品的定点冷却。
    其他:剥离,清扫等。

产品规格
构造 ・宽100~1,400mm、孔数40~546个的长形喷嘴。
・长度500mm以上的喷嘴两侧连接空气更加省空间。
材质 ・本体:S304
质量
连接方法 型号 螺纹尺寸※ 质量(g)
单侧连接 100-40-010 1/2M 360
150-58-010 500
200-78-010 640
300-118-010 850
400-156-010 1,100
500-196-010 3/4M 2,000
600-234-010 2,400
700-274-010 2,800
800-312-010 1M 3,200
900-352-010 5,100
1000-390-010 5,600
1200-468-010 6,700
1400-546-010 1*1/2M 13,800
两端连接 500-196-010 2-1/2M 1,750
600-234-010 2,050
700-274-010 2,400
800-312-010 2-3/4M 3,250
900-352-010 3,650
1000-390-010 4,000
1200-468-010 4,750
1400-546-010 2-1M 8,800

※两端连接的螺纹尺寸处所表示的是【螺纹数-螺纹尺寸】

外形尺寸

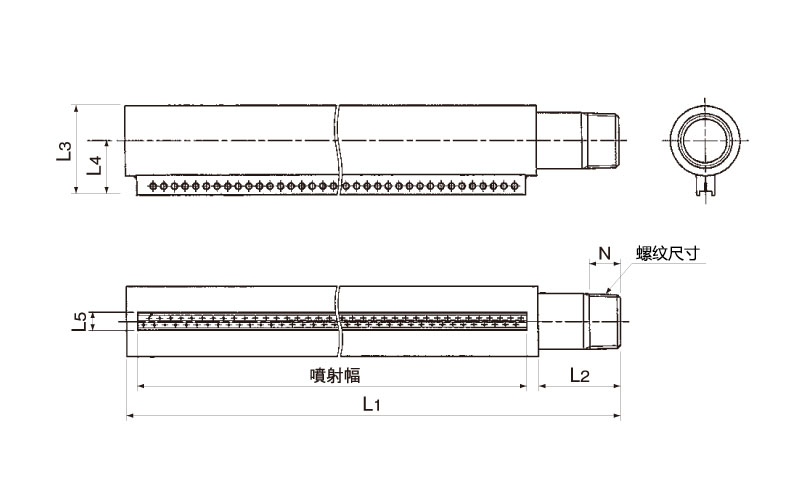

连接方法:单侧连接

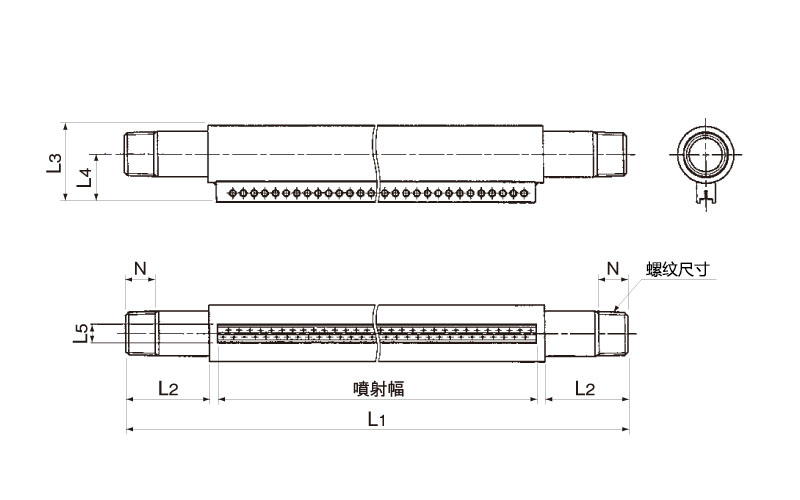

连接方法:两端连接

连接方法 型号 螺纹尺寸 外形尺寸(mm)
L1 L2 L3 L4 L5 N
单侧连接 100-40-010 1/2M 156 40 37 23 9 14
150-58-010 203 40 37 23 9 14
200-78-010 254 40 37 23 9 14
300-118-010 357 40 37 23 9 14
400-156-010 455 40 37 23 9 14
500-196-010 3/4M 557 40 44 27 9 15
600-234-010 655 40 44 27 9 15
700-274-010 758 40 44 27 9 15
800-312-010 1M 856 40 52 31 9 18
900-352-010 959 40 52 31 9 18
1000-390-010 1,056 40 52 31 9 18
1200-468-010 1,257 40 52 31 9 18
1400-546-010 1*1/2M 1,457 40 70 40 9 20
两端连接 500-196-010 2-1/2M 597 40 37 23 9 14
600-234-010 695 40 37 23 9 14
700-274-010 798 40 37 23 9 14
800-312-010 2-3/4M 896 40 44 27 9 15
900-352-010 999 40 44 27 9 15
1000-390-010 1,096 40 44 27 9 15
1200-468-010 1,297 40 44 27 9 15
1400-546-010 2-1M 1,497 40 52 31 9 18

※两端连接的螺纹尺寸处所表示的是【螺纹数-螺纹尺寸】。
※根据材质、型号的不同,喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
