空气喷嘴(长尺型) TAIFUJet(TF-PF)(喷口部可拆卸型)

形状 长尺 螺纹尺寸 R1 标准压力 -
喷雾角度 - 喷雾流量 - 供气规格 空压机专用
产品特点
  • 特点:

    ・喷射宽幅为209至1,254毫米的长尺型。
    ・可以去除喷口部,维护简单,降低成本。
    ・供气孔长度备有长短不同的11种款型。
    ・单侧空气供给型:5种。
    双侧空气供给型:6种。

  • 用途:

    除水・干燥:清洗后除水干燥、表面处理后的钢板边缘吹扫(除水)、发动机气缸的吹扫(除水)
    吹扫:铁屑的去除、涂装粉的去除、不良品的筛选和吹扫、去除钢板上的垃圾。
    冷却:树脂制品的定点冷却。
    其他:剥离,清扫等。

产品规格
构造 ・宽327~1,354mm、孔数80~480个的长型喷嘴。
・喷口部7个以上 (*1) 两侧连接空气。

*1) 双侧空气供给型(喷嘴长度731mm以上)
材质 ・配管:S304
・喷口部:PPS
质量
连接方法 型号 有效喷射宽度
(mm)
螺纹尺寸※ 孔数 外形尺寸 (mm) 质量(g)
全长
L1
喷嘴长度
L2
单侧空气供给型 200-80-010 200 R1 80 327 209 950
300-120-010 300 120 431 313 1,300
400-160-010 400 160 536 418 1,600
500-200-010 500 200 640 522 1,900
600-240-010 600 240 745 627 2,200
双侧空气供给型 700-280-010 700 2-R1 280 831 731 2,400
800-320-010 800 320 936 836 2,700
900-360-010 900 360 1,040 940 3,000
1000-400-010 1,000 400 1,145 1,045 3,300
1100-440-010 1,100 440 1,249 1,149 3,500
1200-480-010 1,200 480 1,354 1,254 3,800

※两端连接的螺纹尺寸处所表示的是【螺纹数-螺纹尺寸】。

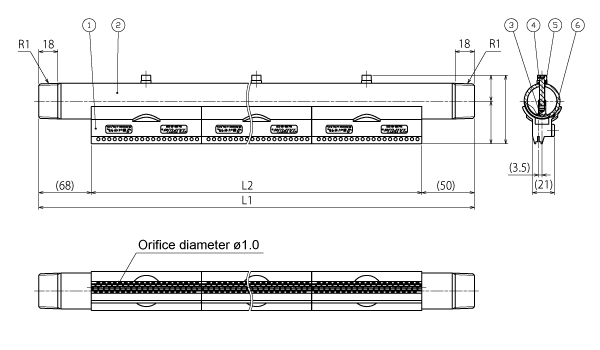

外形尺寸

TF-PF(喷口部可拆卸型) / 单侧空气供给型

No. 名称 标准材质
喷口部 PPS
配管 S304
扣盖 S304
连接器 S304
螺栓 S304
密封垫圈 S304+FKM
O型垫圈 FKM

※配管径:ø34
※材质的S表示不锈钢。
※设计上,喷孔部的中心偏离配管中心。

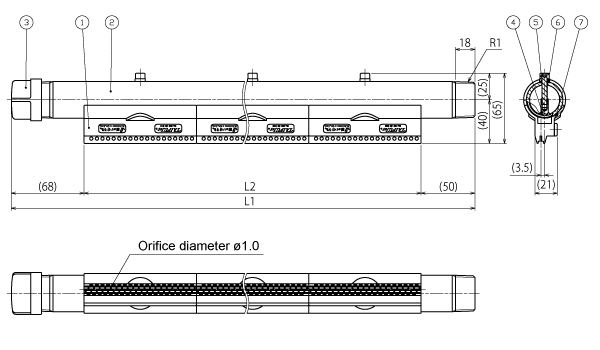

TF-PF(喷口部可拆卸型) / 单侧空气供给型

No. 名称 标准材质
喷口部 PPS
配管 S304
连接器 S304
螺栓 S304
密封垫圈 S304+FKM
O型垫圈 FKM

※配管径:ø34
※材质的S表示不锈钢。
※设计上,喷孔部的中心偏离配管中心 。
※注2) 为了保证均一的打力效果,请务必两段同时供给空气。
