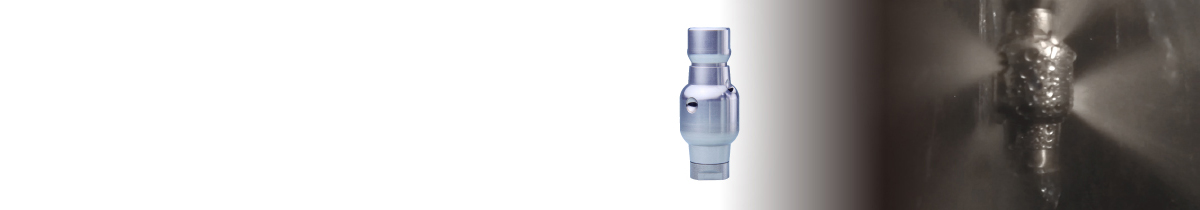

低速旋转罐体清洗喷嘴 SR

螺纹尺寸 1/8F~3/4F 使用压力 0.15~1.0MPa 喷雾流量 9.19~274ℓ/min
飞射距离 - 清洗距离 - 耐热温度 150℃
产品特点
  • 特点:

    速率为5~10rpm(0.3MPa时)低速旋转。

    延长洗涤药剂与罐体的接触时间,可提高清洗效果。

    全不锈钢制,耐热性优越。

  • 用途:

    罐体  集装箱  灌装机  传送带等各种罐体清洗。

产品规格
材质

S316L

质量
型号 喷量区分 螺纹尺寸 质量
(g)
1/8FSR13NS316L(360) 13 1/8F 55
1/4FSR20NS316L(360) 20 1/4F 110
3/8FSR31NS316L(360) 31 3/8F 170
3/8FSR42NS316L(360) 42
1/2FSR70NS316L(360) 70 1/2F 410
3/4FSR150NS316L(360) 150 3/4F 1,410

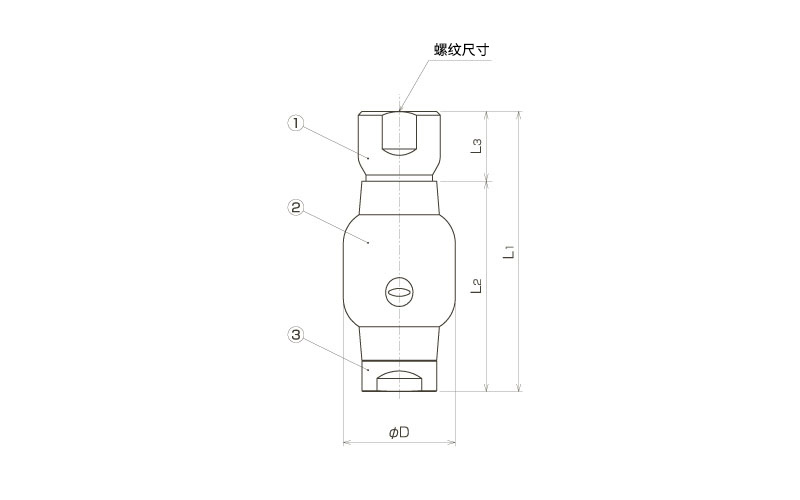

尺寸

①液体供给轴管
②旋转体
③轴承

型号 喷量区分 螺纹尺寸 L1
(mm)
L2
(mm)
L3
(mm)
φD
(mm)
1/8FSR13NS316L(360) 13 1/8F 50 37 13 20
1/4FSR20NS316L(360) 20 1/4F 62.5 47 15.5 25
3/8FSR31NS316L(360) 31 3/8F 75 56 19 30
3/8FSR42NS316L(360) 42
1/2FSR70NS316L(360) 70 1/2F 100 75 25 40
3/4FSR150NS316L(360) 150 3/4F 150 113 37 60
其他

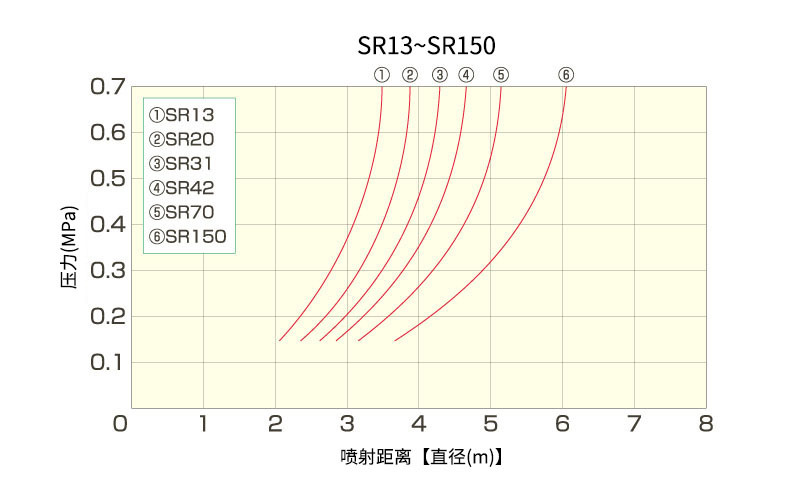

[喷雾距离]

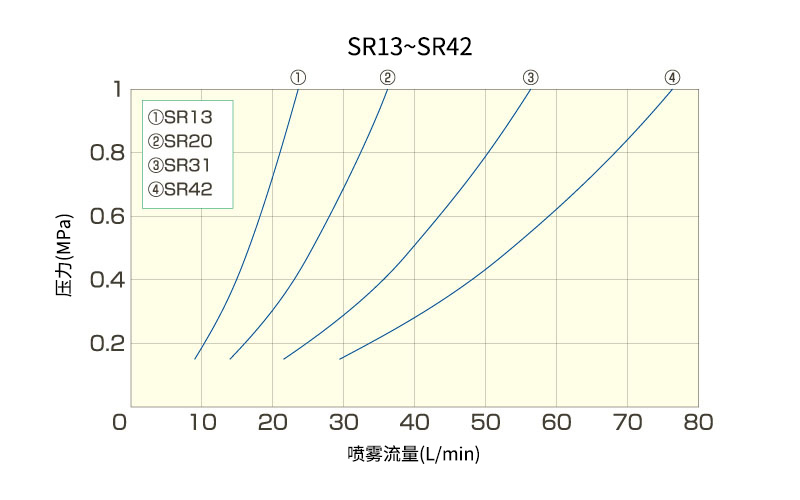

[喷雾流量]SR13、SR20、SR31、SR42

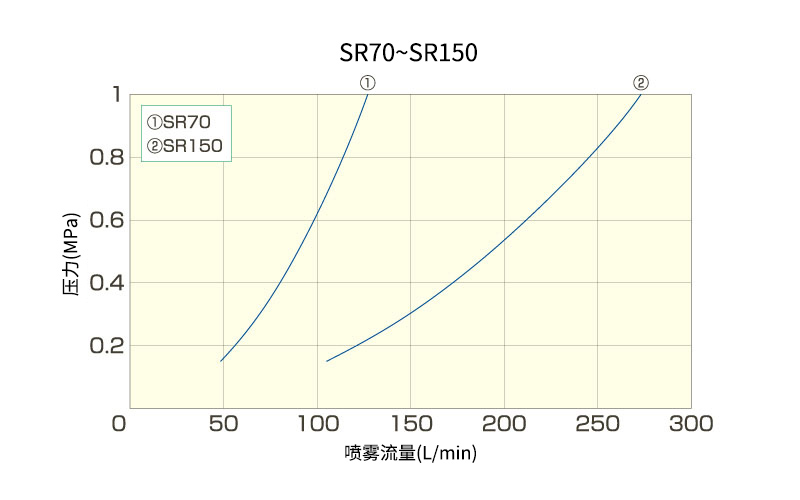

[喷雾流量]SR70、SR150

规格

型号 喷量区分 螺纹尺寸 喷雾流量(ℓ/min)(MPa) 喷射角度
(°)
转数※1
(rpm)※2
耐热温度
(℃)
0.15 0.3 0.5 0.7 1.0
1/8FSR13NS316L(360) 13 1/8F 9.19 13.0 16.8 19.9 23.7 扇形
・上下360
5~10 150
1/4FSR20NS316L(360) 20 1/4F 14.1 20.0 26.0 30.6 36.5
3/8FSR31NS316L(360) 31 3/8F 21.9 31.0 40.0 47.4 56.6
3/8FSR42NS316L(360) 42 29.7 42.0 54.2 64.2 76.7
1/2FSR70NS316L(360) 70 1/2F 49.5 70.0 90.4 107 128
3/4FSR150NS316L(360) 150 3/4F 106 150 194 229 274

※1.转数的参考值。
※2.0.3MPa时。
注1)建议与网目大小#200的过滤网一起使用。
注2)向下喷射清洗,可保持稳定旋转作业。
注3)向下喷射清洗,推荐使用ES系列。
