扇形喷嘴 DOVVA-G

螺纹规格 - 螺纹尺寸 - 标准压力 -
喷雾角度 - 流量 1.0ℓ/min~25ℓ/min※1 供气方式 压缩空气
供液方式 液加圧 平均粒子径 - 空气消耗量 100Nℓ/min~1,700Nℓ/min※1
空气压力 -  异物通过径 2.5mm~5.9mm※2
产品特点
  • 特点:

    产生平均粒径80μm(※2)以上之“细雾”的大喷量二流体扇形喷嘴

    异物通过径大不易堵塞,最适用于废液及污水喷雾。

    简单的构造更便于维护

    ※1喷雾流量·空气消耗量为气压0.1~0.4MPa、液压0.1~0.5MPa时测定

    ※2数值为使用脱普勒法测定

  • 材质:

    S316L

  • 用途:


    脱硝:烟气冷却

产品规格
构造 ・由喷嘴本体、配管、混合连接器、法兰等多个组件构成二流体喷嘴。
・压缩空气和液体在喷嘴内部混合,使之微粒化的内部混合型。
 (压缩空气在喷嘴内部的中心,而液体在其外围流动的内部混合内气型)
・液体加压后供给二流体喷嘴的液体加压式。
材质 ・喷嘴本体:S316L
・配管:S316LTP
・垫圈:陶瓷纤维+不锈钢线
・其他:S304
质量

质量

喷量
的区分
螺纹尺寸1 尺寸和螺纹尺寸 质量
(g)
82
110
1/4F A 750
B 900
C 1,100
D 1,250
180
230
3/8F A 900
B 1,100
C 1,350
D 1,550
300
400
1/2F A 1,350
B 1,700
C 2,000
D 2,350

※质量为标准质量,不包括法兰。
※喷嘴全长增加100mm时、各螺纹尺寸下的质量随之如下増加。(1/4F时80g、3/8F时110g、1/2F时170g)

尺寸的种类

种类 喷嘴全长L1(mm)※ 长度L2(mm)
A 560 300~400
B 760 400~600
C 960 600~800
D 1,160 800~1,000

※喷嘴全长为标准尺寸。

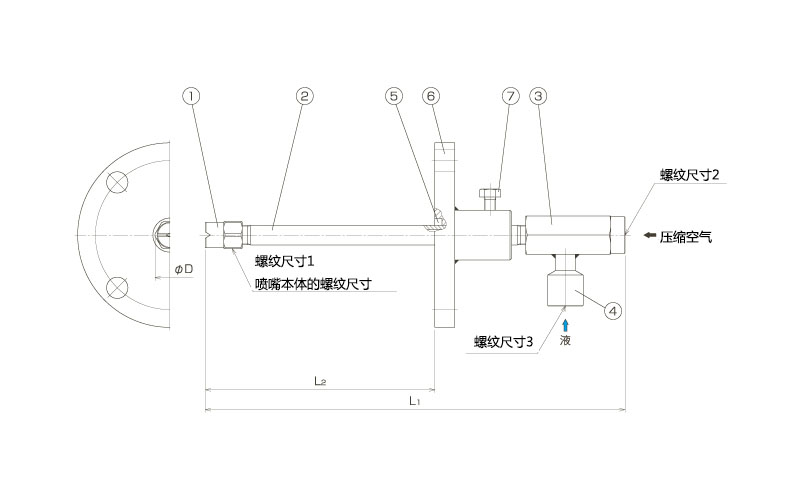

外形尺寸

No. 名称 标准材质
喷嘴本体 S316L
配管 S316LTP
混合连接器 S304
液管接口 S304
垫圈 陶瓷纤维+不锈钢线
法兰 S304
螺栓 S304

尺寸和螺纹尺寸

喷角
的区分
喷量
的区分
螺纹尺寸1 螺纹尺寸2,3
(接管尺寸)
外形尺寸φD
(mm)
空气
70
55
82
110
1/4F 1/2F 21
180
230
3/8F 23
300
400
1/2F 29

※根据材质、型号的不同,喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
