扇形喷嘴 DDA

螺纹规格 - 螺纹尺寸 1/4~1/2F 标准压力 -
喷雾角度 75°~125°※1 流量 0.14ℓ/min~57.3ℓ/min 供气方式 压缩空气
供液方式 液加圧 平均粒子径 15μm~200μm※2   空气消耗量 49Nℓ/min~190Nℓ/min
空气压力 0.1MPa~0.4MPa   异物通过径 2.0mm~7.0mm※3
产品特点
  • 特点:

    产生平均粒径50μm(※2)以上之“微雾”的大喷量二流体椭圆形喷嘴

    流量调整范围大,而且喷角变动小。

    喷雾形状全区域的粒径均匀

    流量分布均等,适合于多数喷嘴配列。

    异物通过径大不易堵塞。

    喷雾形状为椭圆形,喷雾涵盖范围广。

    喷雾角度为75°、80°、100°、110°、125°。

    ※1喷雾角度为气压0.3MPa、液压0.7MPa时测定

    ※2数值为使用脱普勒法测定

    ※3异物通道直径用于尖端喷嘴。

  • 材质:

    不锈钢S303

  • 用途:


    冷却:燃烧气体、钢板、钢片、铸造物、其他。

    调湿:废气。

    燃烧:废水、污水、其他。

    [钢铁行业]
    ・炼钢工段:大方坯连铸机铸片冷却、平板坯连铸机铸片冷却、小方坯连铸机铸片冷却、连铸机辊轴冷却
    ・滚轧工段:连续烧钝设备钢板冷却、热处理机辊轴冷却、电磁钢板冷却

产品规格
构造 ・由喷嘴本体,配管,混合连接器,液体配管等多个配件构成的2流体喷嘴。
・压缩空气和液体在喷嘴内部混合,使之微粒化的内部混合型。
 (压缩空气在喷嘴内部的中心,而液体在其外围流动的内部混合内气型)
・液体加压后供给二流体喷嘴的液体加压式。
材质 ・喷嘴本体:S303
・其他:S304
质量
喷量
的区分
螺纹尺寸1 螺纹尺寸2,3
(接管尺寸)
外形尺寸(mm) 质量
(g)
L1 L2 L3 W φD
25 1/8F 1/4F 70 32.5 40 16 18 170
14
36
37
50
70
1/4F 1/4F 70 32.5 40 16 18 180
230 1/2F 1/2F 130 40 50 25 28 450
470
580
3/4F 1/2F 150 45 50 32 35 650

※L1为标准尺寸。可以制造的最大,最小尺寸在1500mm范围内。
※对于压缩空气和液体,螺纹尺寸2、3相同。
※质量为L1是标准尺寸时的质量。L1增加100mm时、各螺纹尺寸下的质量如下增加。(1/8F时50g、1/4F时80g、1/2F时160g、3/4F时220g)

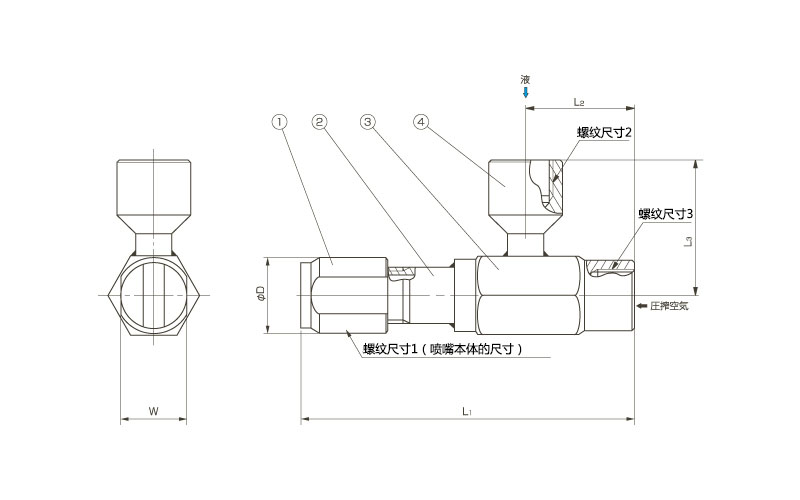

外形尺寸

①喷嘴本体
②配管
③混合连接器
④液体配管

※根据材质、型号的不同,喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
