扇形喷嘴 DOVEA

螺纹规格 - 螺纹尺寸 1/4~1/2M 标准压力 -
喷雾角度 55°~110°※1 流量 0.42ℓ/hr~40ℓ/hr 供气方式 压缩空气
供液方式 液加压 平均粒子径 50μm~200μm 空气消耗量 125Nℓ/min~225Nℓ/min
空气压力 0.1MPa~0.4MPa 异物通过径 2.0mm~5.6mm※2
产品特点
  • 特点:

    产生平均粒径50μm(※2)以上的“细雾”大喷量二流体扇形喷嘴

    对喷雾液体加0.07~0.7MPa压力的液体加压式。

    喷雾流量调整范围广,喷角变化小

    流量分布均等,适合于多数喷嘴配列。

    异物通过径大不易堵塞。

    喷雾角度为55°、70°、95°、110°四种

    ※1数喷雾角度为气压0.3MPa、液压0.7MPa时测定

    ※2数值为使用脱普勒法测定

  • 材质:

    不锈钢S303

  • 用途:


    冷却:燃烧气体、钢板、钢片、铸造物、其他。

    调湿:废气。

    燃烧:废水、污水、其他。

    [钢铁行业]
    ・炼钢工段:平板坯连铸机铸片冷却
    ・滚轧工段:热处理设备的滚轴的冷却

产品规格
构造 ・由喷嘴本体、配管、混合连接器、液体配管等多个组件构成的二流体喷嘴。
・压缩空气和液体在喷嘴内部混合,使之微粒化的内部混合型。
 (压缩空气在喷嘴内部的中心,而液体在其外围流动的内部混合内气型)
・液体加压后供给二流体喷嘴的液体加压式。
材质 ・喷嘴本体:S303
・其他:S304
质量
喷量
的区分
螺纹尺寸1 螺纹尺寸2,3
(接线配管尺寸)
外形尺寸(mm) 质量
(g)
L1 L1 H φD
82
110
1/4F 1/4M 1/2M 500 47.5 19 18 550
180
230
3/8F 1/4M 1/2M 500 47.5 21 19 650
400 1/2F 1/4M 1/2M 500 47.5 26 25 850

※L1的可制造范围为200~1,500mm。
※L1=500mm的直管时的质量。L1每次膨胀或收缩100mm时、各螺纹尺寸喷嘴的质量会随之增加或减少。(1/4F时为63g、3/8F时为85g、1/2F时为130g)

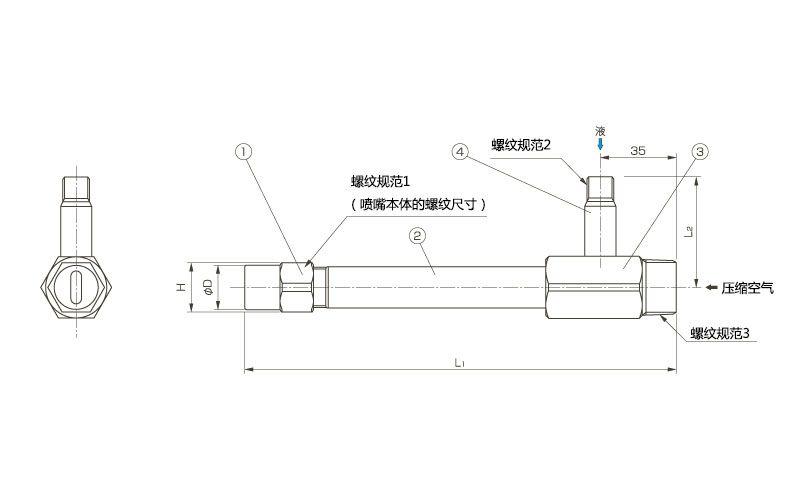

外形尺寸

标准品

①喷嘴本体
②配管
③混合连接器
④液体配管

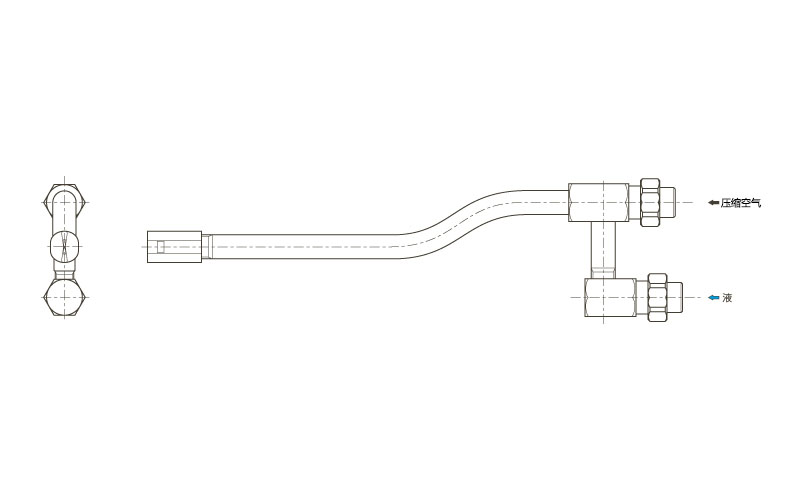

曲管

※曲管为特殊型号,如有需要欢迎来电咨询。

※根据材质、型号的不同,喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
