扇形喷嘴(微雾小喷量) CBIMV.S(控制型)

螺纹规格 - 螺纹尺寸 M5深度4 标准压力 -
喷雾角度 80°※1 流量 0.1ℓ/hr~1.4ℓ/hr 供气方式 压缩空气
供液方式 虹吸式 平均粒子径 20μm~30μm 空气消耗量 3.75Nℓ/min~25Nℓ/min
空气压力 0.2MPa~0.4MPa 异物通过径 0.2mm~0.3mm※2
产品特点
  • 特点:

    CBIM系列喷嘴内置气动活塞,可实现ON-OFF控制喷雾。

    产生平均粒径30μm(※2)以下之“微雾”的二流体扇形喷嘴

    对喷雾液体加0.1~0.3MPa压力的液体加压式,流量调整范围广。

    CBIM系列喷嘴内置气动活塞,可实现ON-OFF控制喷雾。

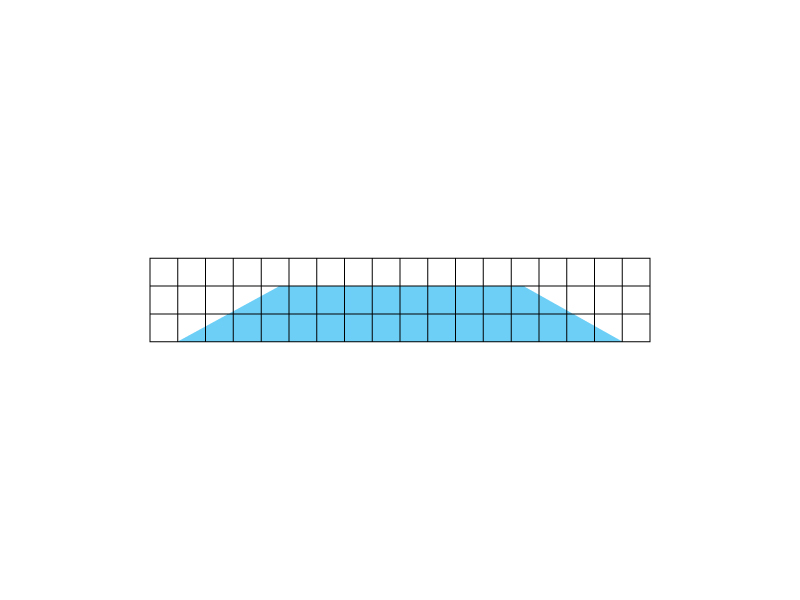

    全域呈均等流量分布,中央强且逐渐向两端减弱的山形分布。

    ※1数喷雾角度为气压0.3MPa、吸上高度100mm时测定

    ※2异物通道直径用于尖端喷嘴。

  • 材质:

    不锈钢S303

  • 用途:


    散布:脱模剂、除臭剂、油、表面处理剂、防锈剂、润滑剂、蜂蜜、防虫剂、尿素水、其他。

    调湿:纸、废气、陶瓷、混泥土、其他。

    洗净:精密基板、玻璃管、其他。

产品规格
构造 [通用规格]
 ・由喷嘴口、芯、扣盖、连接器等多个组件构成二流体喷嘴。
 ・压缩空气和液体在喷嘴内部混合,使之微粒化的内部混合型。
  (压缩空气在喷嘴内部的中心,而液体在其外围流动的内部混合内气型)
 ・液体加压后供给二流体喷嘴的液体加压式。

[CBIM-CSP型]
 ・通过导引空气的开/关控制喷嘴内部活塞上下移动,从而控制喷雾的开/关。
  (导引空气的供给压力应在0.2MPa以上)

[CBIM-CSN型]
 ・通过压缩空气的开/关控制喷嘴内部活塞上下移动,从而控制喷雾的开/关。
  (压缩空气的压力达到0.2MPa以上时开始喷雾。)
材质 ・喷嘴口:S303(不锈钢303)
・芯:S303(不锈钢303)
・螺帽:S303(不锈钢303)
・接头:S303(不锈钢303)
・连接器:S303(不锈钢303)
・垫圈:FKM
・弹簧扣盖:S303(不锈钢303)
质量

125g

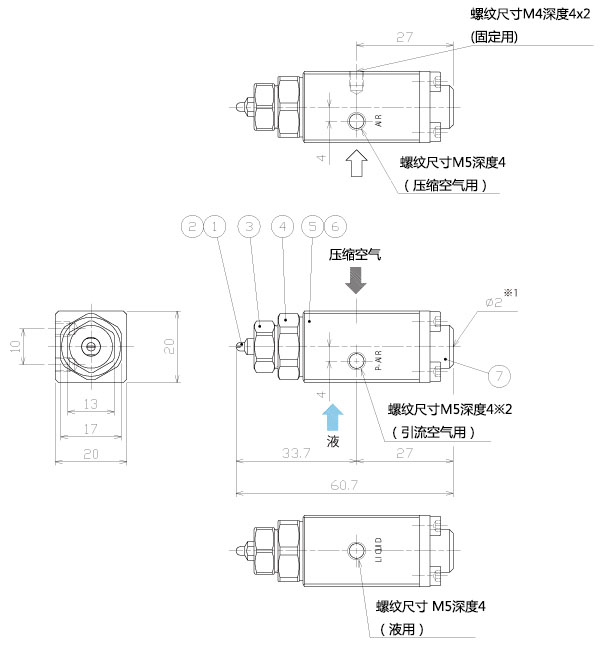

外形尺寸

No 名称
喷嘴口
螺帽
接头
连接器
垫圈
弹簧扣盖


※1.这是排气孔。

※2.CSN型连接器没有引流空气口。

※根据材质、型号的不同,喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
